Стеллажи архивные металлические серии СТ и МС

Архивные стеллажи серии МС - идеальное решение для организации офисного или складского пространства. Стеллажи состоят из двух ключевых компонентов:

а) Стойка, представляющая из себя металлический уколок с шагом перфорации 2,5см, тем самым Вы можете по своему усмотрению регулировать расстояние между полками. По технике безопасности нижняя полка стеллажа прикручивается Не выше 15 см. от пола.

б) Полка. Длинна полок стандартная и составляет 70 или 100мм. Глубина полки варьируется от 30-80 см. Нагрузка на полку 100-120 кг. распределенной нагрузки.

Сфера применения архивных стеллажей настолько обширна, что... Это и торговые организации, организации сферы услуг, магазины, офисы, медцинские учережения, промышленные предприятия, складские терминалы....  Простота и неприхотливость конструкции архивных стеллажей прочно укрепили в умах наших покупателей одну неприложную истину: Просто и со вкусом, а, главное, не дорого )

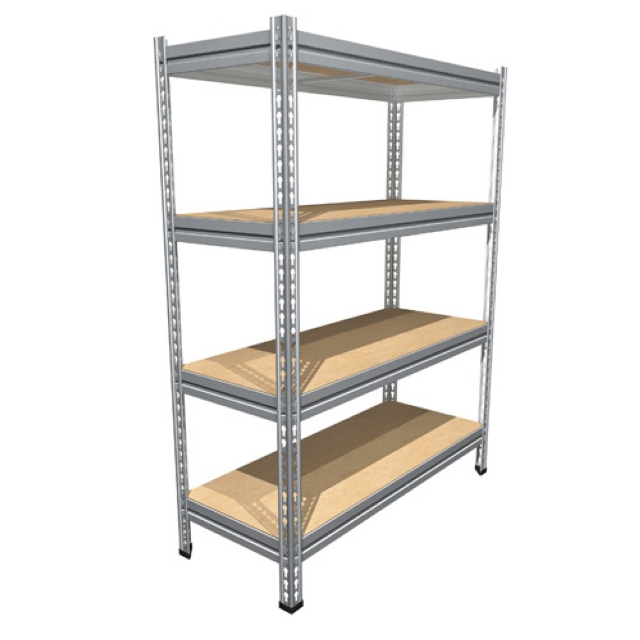

  Стеллажи металлические складские (для склада) серии МС-Т (МКФ)

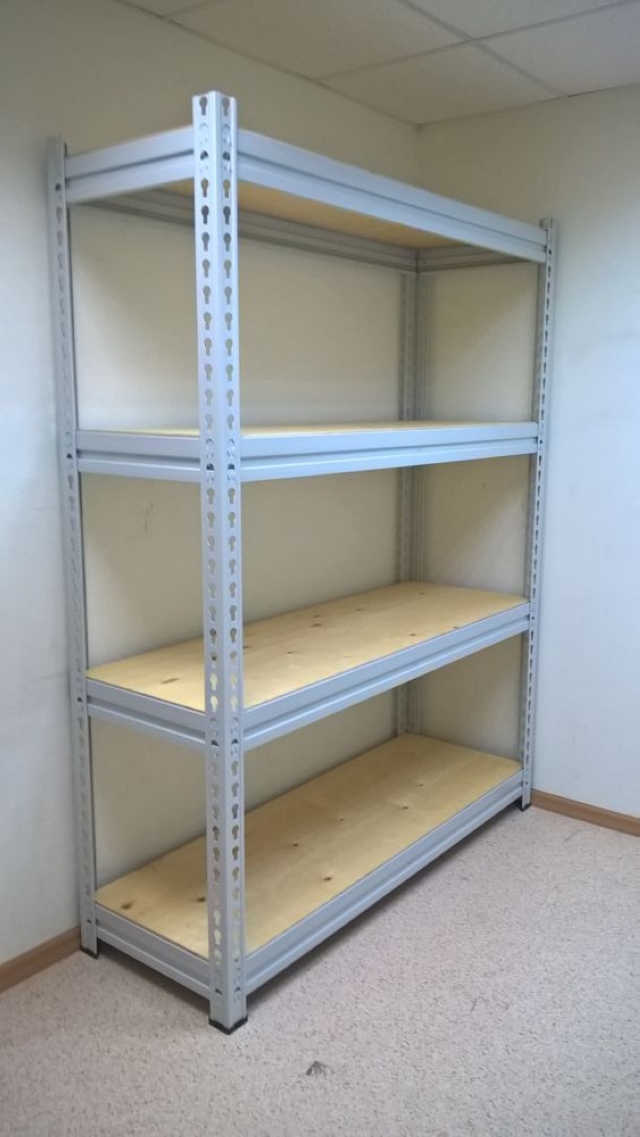

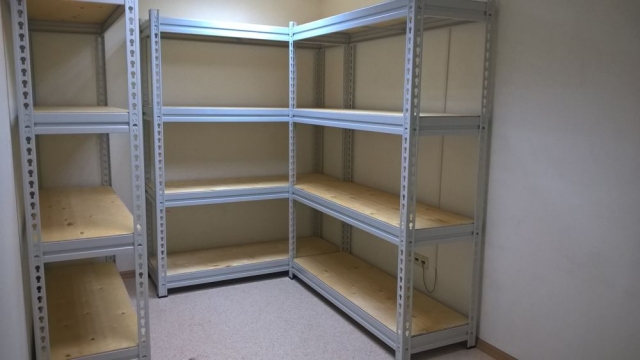

Складские стеллажи серии МС-Т (МКФ) предназначены для хранения такелажных и объемных товаров промышленного назначения. Стеллажи полочные, сборно-разборные, особенности конструктивного исполнения стеллажа позволяют производить сборку без дополнительных крепежных элементов.

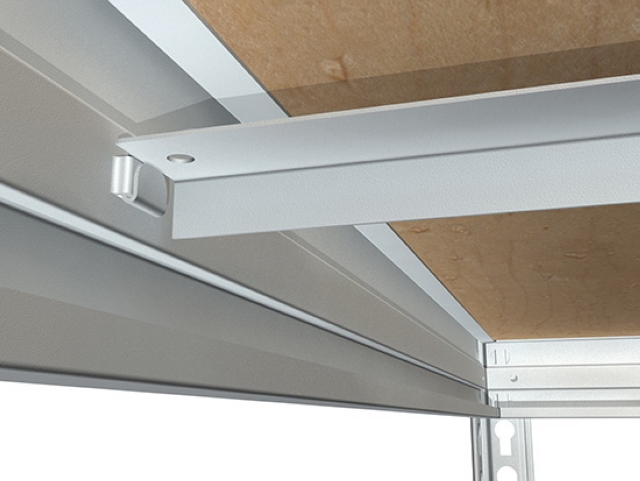

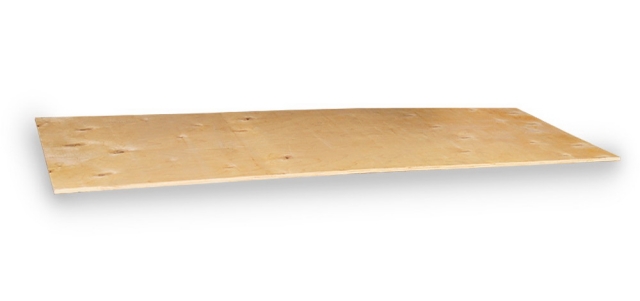

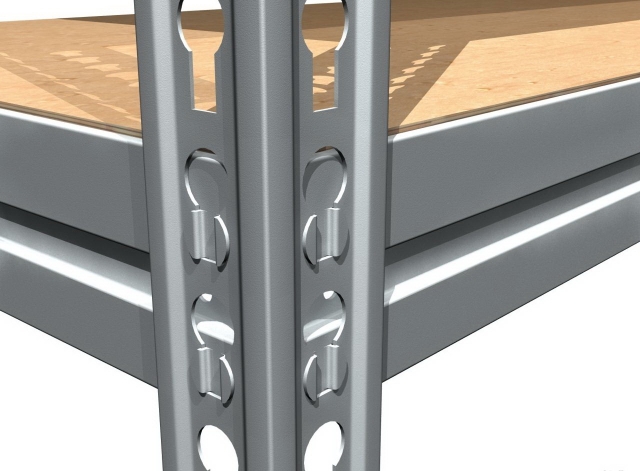

Металлические складские стеллажи предназначены для хранения различных грузов. Допустимая равномерно распределенная нагрузка на каждый ярус (полку) не более 250-300 кг, нагрузка на всю секцию - не более 1000 кг.  Основной особенностью стеллажей серии МКФ – простота сборки. Время сборки одного стеллажа с 4-мя полками – не более 5-ти минут. Из инструментов нужна только киянка (резиновый молоток). Балки стеллажа крепятся к стойкам при помощи двух замков с зацепами. Каждая полка (ярус) состоит из продольных и поперечных) балок, на которых размещается усиленная фанера. Стойки окрашены полимерной (порошковой) краской RAL 5015 синего цвета. Шаг перфорации стойки - 50 мм. Балки окрашены в RAL7035 светло-серого цвета. Полками служит настил из фанеры толщиной 10 мм (серии ФК-10).

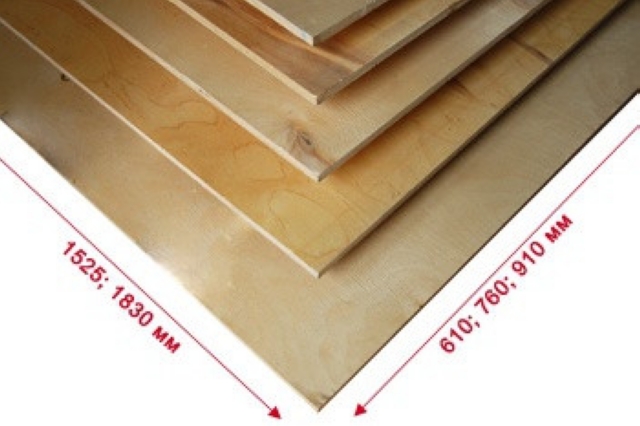

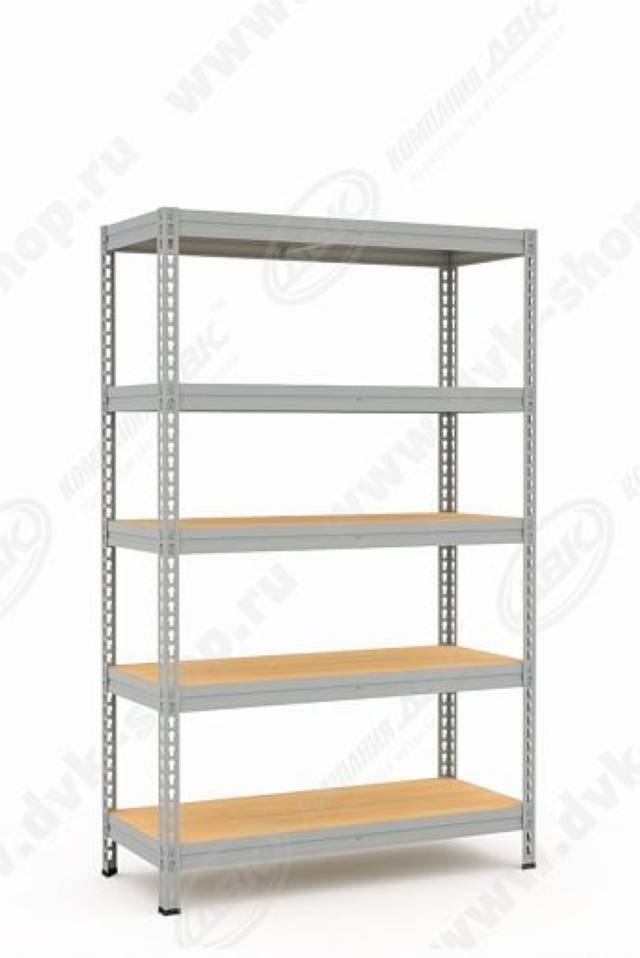

Каждая полка (ярус) состоит из продольных (1512 мм, 1815 мм) и поперечных (590 мм, 745 мм, 910 мм) балок, на которых размещается усиленная фанера (1525х610 мм, 1525х760 мм, 1525х910 мм, 1830х610 мм, 1830х760 мм, 1830х910 мм) толщиной 10 мм. Балки стеллажа крепятся к стойкам при помощи двух замков с зацепами. Стандартная комплектация складского стеллажа серии МКФ: (высота 2м, четыре яруса) - четыре стойки, шестнадцать балок, четыре листа фанеры. (высота 2,5м, пять ярусов) - четыре стойки, двадцать балок, пять листов фанеры. Допустимая равномерно распределенная нагрузка на полку (ярус) - до 300 кг, на секцию стеллажа - до 2100 кг. Минимальное количество ярусов 2, максимальное – 4 для стеллажей высотой 2м, для стеллажей высотой 2,5 м максимальное количество ярусов – 7. Для обеспечения конструкции нижний ярус располагается не выше 150 мм от пола. Кроме того конструктивная особенность балок МКФ позволяет одну сторону использовать для настила, другую для хранения автомобильных колес. Технические характеристики: - стойки окрашены полимерной (порошковой) краской RAL 5015 синего цвета или RAL7035 светло-серого цвета - балки окрашены в RAL7035 светло-серого цвета Перед окраской все детали стеллажа проходят стадии обезжиривания и антикоррозийной обработки - шаг перфорации стойки - 50 мм



Акт заводских испытании стеллажа МКФ

Испытания проводились с 7.11.2011 по 11.11.2011 г.

В испытании участвовали  изделия:

1.Стойка МКФ 2,5 м толщиной 1,5 мм;

2.Балка БЛФ 1500 мм толщиной 1 мм;

3.Балка БЛФ 1800 мм толщиной 1 мм;

4.Балка БЛФ 600 мм толщиной 1 мм.

Испытание стоек МКФ 2,5 из 1,5 мм:

1.Собрали стеллаж МКФ  высотой 2,5 м из 5 ярусов, используя стойку МКФ 2,5 из 1, 5 мм, балки БЛФ 1500 из 1 мм и балки БЛФ 600 из 1 мм. Настил использовали фанерный. Нижний ярус стеллажа на расстоянии 150 мм то пола( рис.1 и 2).

2.Нагружали стеллаж, начиная с нижнего яруса. Равномерно распределенная нагрузка на каждый ярус составила 360 кг (рис. 3).

Единое расчетное значение максимально допустимой  нагрузки на ярус для всех высот стеллажа с различным (от 2 до 7) количеством полок: Р=350 кг.< /FONT>

Общая нагрузка на стеллаж составила 1800 кг.

3.Стеллаж простоял двое суток (48 часов).

4.Разгрузили стеллаж, проверили детали и узлы на отсутствие поврежденных металлоконструкций.

Остаточные деформации, повреждение узлов и деталей не обнаружены. Стеллаж выдержал статические испытания.

5.Стойки МКФ 2,5 м из 1,5 мм не деформировались, нагрузку выдержали отлично.

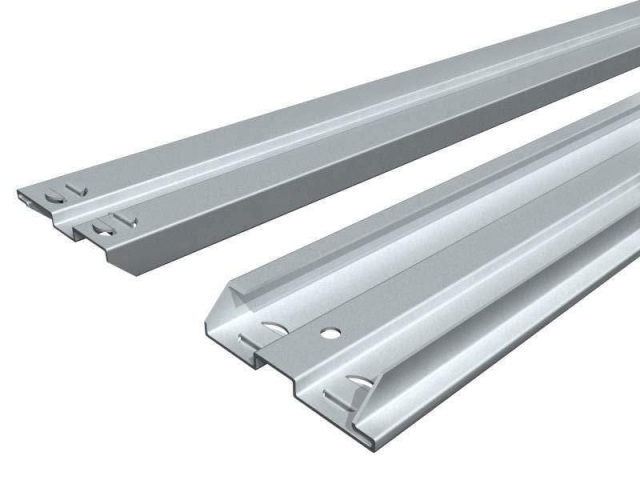

Балка БЛФ 1500 из 1 мм

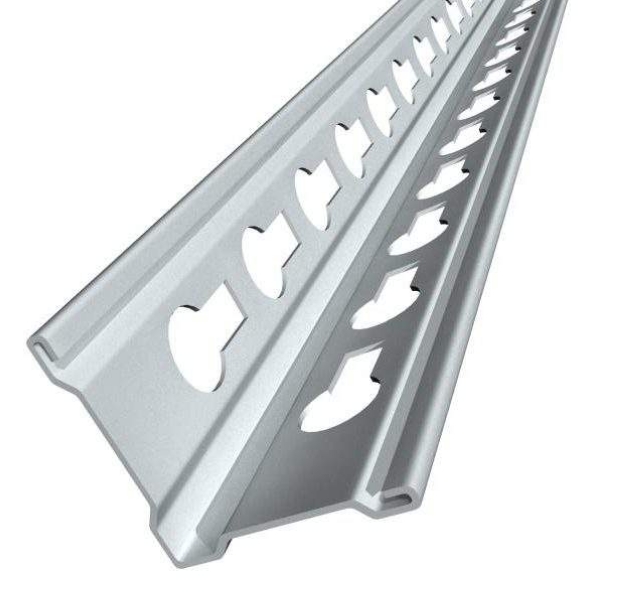

Стойка МКФ 2,5 из 1,5 мм





Испытание балок БЛФ 1500 из 1 мм:

1.Как показало предыдущее испытание, ярус  стеллажа МКФ, состоящий из двух балок БЛФ 1500 из 1 мм и двух балок БЛФ 600 из 1 мм, хорошо выдерживает равномерно распределенную нагрузку в 360 кг. При этом балки не деформировались (рис.3).

2.При увеличении нагрузки на данный ярус до 405 кг, произошло скручивание балки БЛФ 1500 из 1 мм. Балка БЛФ 600 из 1 мм не деформировалась и данную нагрузку выдержала.

3.Расчетная допустимая  нагрузка на ярус стеллажа до 350 кгс, при использовании балки БЛФ 1500 из 1 мм.

Испытание балок БЛФ 1800 из 1 мм:

1.Для испытания собрали стеллаж МКФ высотой 2,5 м из 2 ярусов, используя балки БЛФ 1800 из 1 мм и балки БЛФ 600 из 1 мм. Настил использовали фанерный. Нижний ярус стеллажа на расстоянии 150 мм от пола.

2.Нагрузили ярус данного стеллажа равномерно распределенной нагрузкой в 315 кг. Стеллаж простоял трое суток (72 часа).

3.Разгрузили стеллаж и проверили узлы и детали на отсутствие остаточной деформации и повреждений.

После 3 суток испытаний максимальный прогиб балокМКФ1800составил2мм,чтосоответствуетотносительномупрогибу  f=2/L= 1/900- в норме(меньше допустимого прогиба по нормам: 1/250-в 3,6 раза).

Балка БЛФ 1800 из 1 мм выдержала статическое испытание, не деформировалась, скручивание балки не произошло. Балка БЛФ 1800 из 1 мм нагрузку выдержала хорошо (рис.4 и 5).

4. Расчетная допустимая  нагрузка на ярус стеллажа до 300 кгс, при использовании балки БЛФ 1800 из 1 мм.





Выводы:

Исходя из прочностного расчета и проведенных заводских испытаний, получаем, что допустимые  равномерно-распределенные  нагрузки   на   секцию стеллажа  МКФ со  стойками  из листа 1,5мм и  (из  условия  равнонагруженности  всех  полок секции), кГс, не более:

Высота стеллажа МКФ, м



Кол-во ярусов с максимально допустимой нагрузкой 300 кГс

Допустимая нагрузка на секцию стеллажа МКФ со стойкой из листа толщиной 1,5 мм

От 2 м до 3 м включительно

4

5

6

7

1200

1500

1800

2100



Максимальный прогиб балки МКФ1800 из 1 мм составил 2 мм, что меньше допустимого по нормам прогиба в 3,6 раза.

Единое значение рекомендуемой заводом нагрузки на ярус  стеллажа МКФ: Р=300 кг< /FONT>

Для сравнения, у стеллажа МК  максимально допустимая нагрузка на ярус-до 300 кг, а на секцию-до 1500 кг.
